V reštauráciách, kuchyniach a závodoch na spracovanie mäsa je produkovaná mastná odpadová voda vo veľkom množstve a koncentráciách. Jej povaha sa "viac než mierne" líši od povahy domácich splaškov a vedie k prevádzkovým problémom a zvýšeným prevádzkovým nákladom na stokovej sieti, v čističkách odpadových vôd aj komunálnych čističkách odpadových vôd.

Zadržiavanie tukov z odpadových vôd separačnými zariadeniami je preto nevyhnutné pre ochranu stokovej siete a čistiarní odpadových vôd.

Odlučovače tukov pracujú čisto fyzikálno na princípe gravitácie (rozdiel hustoty), tj. Ťažký obsah odpadových vôd (kaly) klesá ku dnu, ľahká hmota, napr. Živočíšne oleje a tuky, stúpajú v odlučovači tuku. Predčistená odpadová voda je privádzaná do kanalizačného systému cez výstupné hrdlo.

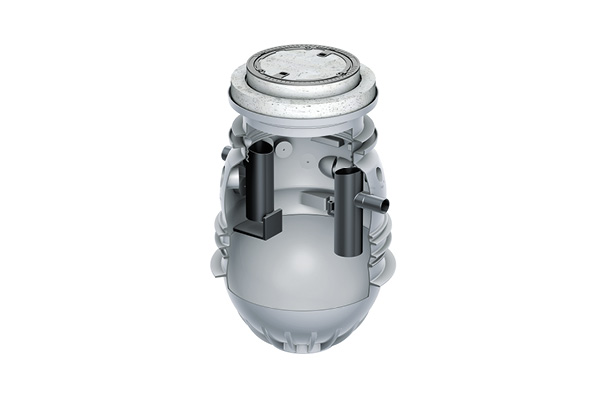

Odlučovače tuku z plastu ACO LipuMax-P


Výhody produktu

  • Zaručená štrukturálne stabilita nádrže na viac ako 50 rokov
  • Nádrž vyrábaná rotačným odlievaním
  • Samonosná konštrukcia bez nutnosti obetónovania
  • Odolné proti vztlaku až po hornú hranu poklopu pre triedu zaťaženia D400 bez dodatočného obetónovania
  • Jednoduchá manipulácia
  • Nízka hmotnosť

Nádrže odlučovačov tuku sú vyrábané z polyetylénu systémom rotačného odlievania, celá nádrž je tak vyrobená ako jeden kus plastu bez zvarov.

Flexibilita v triedach zaťaženia, testovaná stabilita nádrží, maximálna ochrana proti vztlaku a systém výškových nástavcov spoločne s prachotesnými kryty sú hlavnými výhodami týchto odlučovačov.

Obzvlášť zaujímavé pre inštalačné spoločnosti:

  • V základnej verzii veľkostí 2 a 4 váži LipuMax-P len 63, respektíve 79 kg, čo umožňuje rýchlu a jednoduchú inštaláciu bez ťažkej mechanizácie
  • Odolnosť proti vztlaku vplyvom spodnej vody je zaručená až po horný okraj krytu triedy D 400 bez nutnosti dodatočnej betonáže na mieste

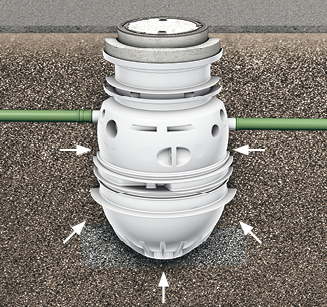

Garancia štrukturálnej stability nádrže na 50 rokov

  • Pre systém nádrží boli vykonané certifikované statické výpočty
  • Stabilita nádrže je garantovaná po dobu 50 rokov
  • Typová skúška zahŕňa všetky menovité veľkosti

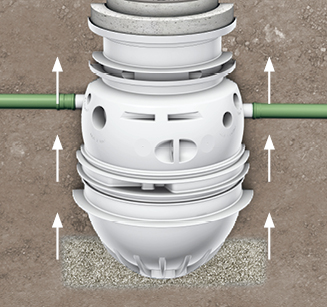

Ochrana proti vztlaku nádrže bez dodatočného zaistenia

  • Nádrže sú vyvinuté pre inštaláciu do zeme s výskytom spodnej vody až na povrch (pre záťaž D 400) alebo do úrovne 0,5 m pod povrchom terénu (pre záťaž A 15 alebo B 125)
  • Bez potreby zriadenie rozsiahlej ochrany proti vztlaku na stavbe

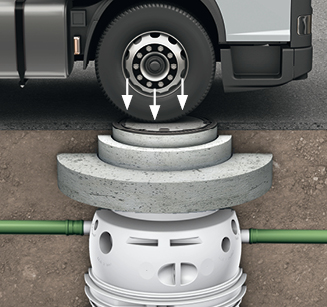

Systémové nástavce až do triedy zaťaženia D400

  • Trieda zaťaženia A: pochôdzna - dvorce, otvorené priestranstvá
  • Trieda zaťaženia B: pojazdné osobnými autami - príjazdovej cesty, parkoviská
  • Trieda zaťaženia D: pojazdné nákladnými autami - čerpacie stanice, logistické centrá

Dostupné stupne výbavy odlučovačov tuku pre komfortnú prevádzku

Odlučovače tuku musí byť v daných intervaloch vyprázdňované a čistené. Systém niekoľkých stupňov komfortnej výbavy umožňuje zníženie zápachu spojeným práve s vyprázdňovaním a čistením nádrže odlučovače. Čím je vyšší stupeň výbavy, tým je pohodlnejšie proces vývozu. V nasledujúcej tabuľke a videu nižšie nájdete špecifikáciu jednotlivých stupňov výbavy.

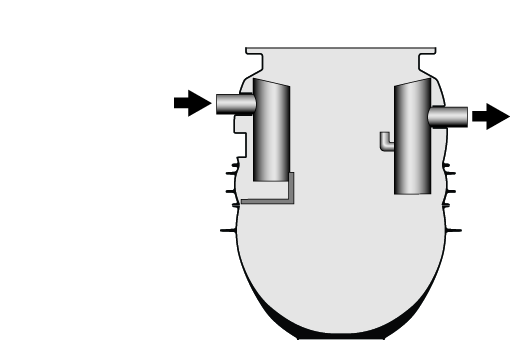

Stupeň výbavy 0
  • Základné prevedenie
  • Vrátane prípojky pre odber vzoriek

Likvidácia, čistenie a plnenie vodou prebieha otvoreným poklopom.

Vzhľadom k tomu, že likvidácia musí byť vykonávaná cez otvorený poklop, odporúča sa vykonávať inštaláciu týchto odlučovačov tuku v oblastiach, kde prípadný výskyt zápachu pri čistení nebude predstavovať významnejší obťažovania pre okolie.

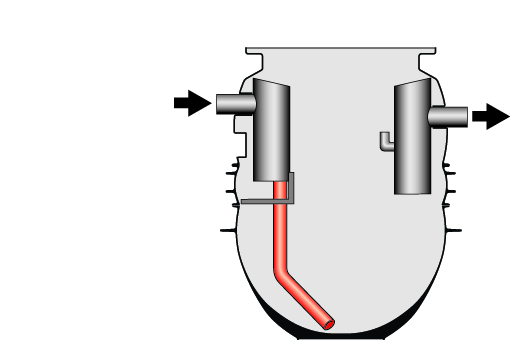

Stupeň výbavy 1
  • Základné prevedenie
  • Vrátane prípojky pre odber vzoriek
  • Navyše doplnené o prípojku pre priame odsávanie obsahu odlučovače

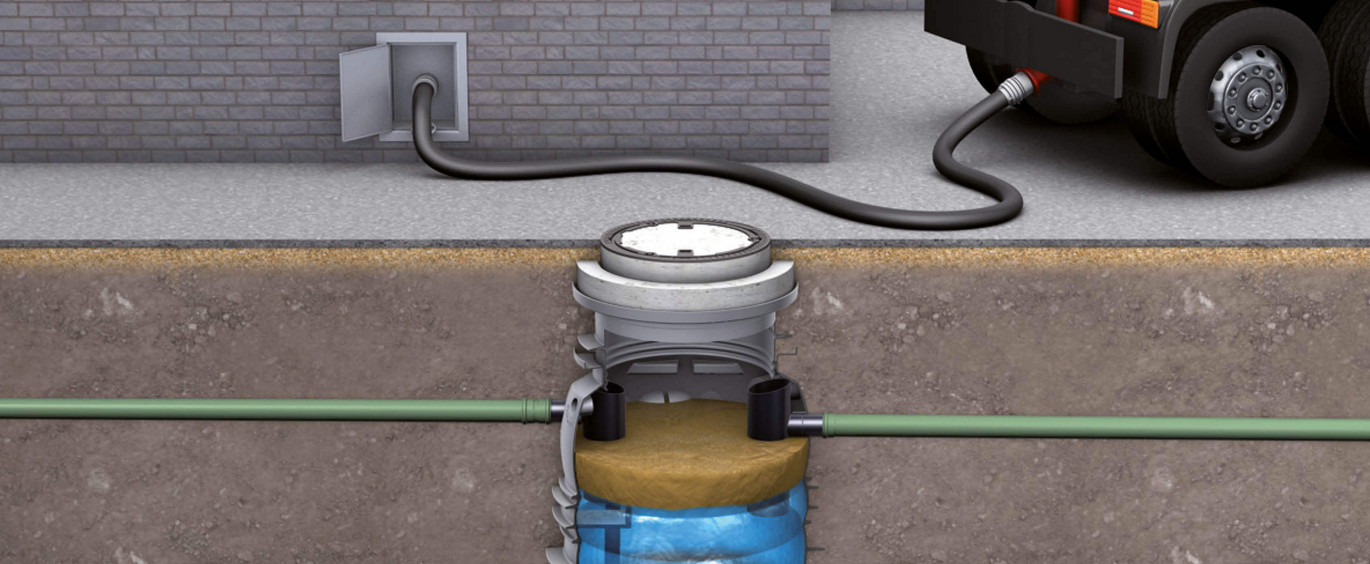

Likvidácia prebieha priamym odsávaním cez odsávacie potrubie, čistenie a plnenie vodou potom otvoreným poklopom. Je možné nainštalovať na mieste sacie vedenie DN 65 a príslušnú spojku.

Odlučovače tuku s priamym odsávaním sú ideálnym riešenie pre inštalácie v oblastiach, kde likvidácia otvoreným poklopom nie je možná, napr. V peších zónach alebo vo vonkajších stravovacích priestoroch.

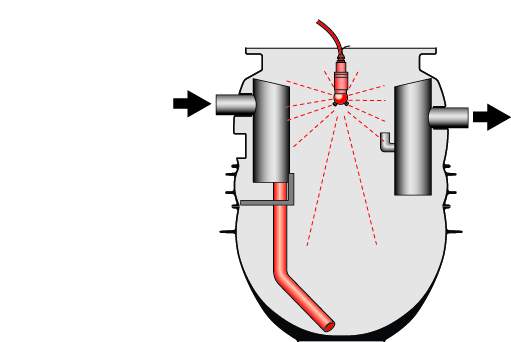

Stupeň výbavy 2
  • Poloautomatické prevedenie
  • Vrátane prípojky pre priame odsávanie obsahu odlučovače
  • Navyše vysokotlakové vnútorné čistenie a plniace jednotka s guľovým ventilom

Likvidácia prebieha priamym odsávaním cez odsávacie potrubie, čistenie a plnenie vodou potom inštalovanú technológií. Je možné nainštalovať na mieste sacie vedenie DN 65 a príslušnú spojku. Integrovanú vysokotlakovú čistiace jednotku je nutné obsluhovať manuálne a táto jednotka musí byť pripojená k prívodu studenej vody.

Vzhľadom k inštalovanej technológiu čistenia nie je nutné po účely likvidácie otvárať poklop. Po likvidácii a čistenie je nutné odlučovač napustiť čistou vodou manuálne cez plniaci jednotku.

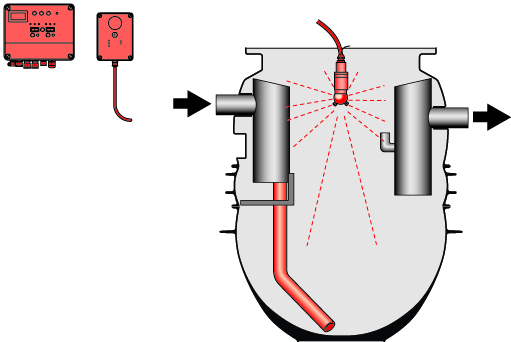

Stupeň výbavy 3
  • Automatické prevedenie s programom riadeným vyprázdňovaním a čistením
  • Vrátane prípojky pre priame odsávanie obsahu odlučovače
  • Vrátane vysokotlakového vnútorné čistenie a plniace jednotky s elektromagnetickým ventilom

Likvidácia prebieha priamym odsávaním cez odsávacie potrubie, čistenie a plnenie vodou potom inštalovanú technológií. Je možné nainštalovať na mieste sacie vedenie DN 65 a príslušnú spojku. Integrovaná vysokotlaková čistiaca jednotka je riadená automaticky a táto jednotka musí byť pripojená k prívodu studenej vody.

Vzhľadom k inštalovanej technológii je zaistená plne automatizovaná likvidácie za použitia riadiacej jednotky (možno doplniť o diaľkové ovládanie) cez priame odsávanie a vysokotlakové čistenie, preto nie je nutné pre tieto účely otvárať poklop. Po likvidácii a čistenie bude odlučovač doplnený automaticky cez plniace zariadenie čistou vodou.

Proces vývozu v závislosti na zvolenom stupni komfortnej výbavy

Proces vývozu v závislosti na zvolenom stupni komfortnej výbavy

Všetky prevedenia sú vyrábané v nominálnych veľkostiach NS 2, 4, 5.5, 7, 8.5 a 10

Čím je vyšší stupeň výbavy, tým je nižšie riziko infekcie, znečistenie, zápachu a doba potrebná na vyprázdnenie a čistenie odlučovače tuku.

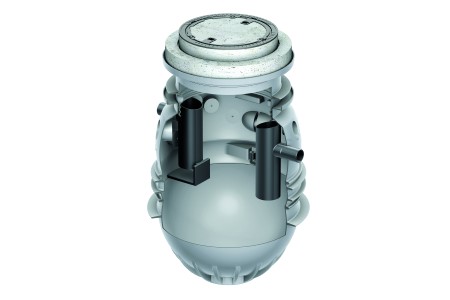

LipuMax-P-B (Stupeň výbavy 0)

Tento stupeň ponúka

  • Vyprázdňovanie cez otvorený poklop
  • Čistenie a napúšťanie čistou vodou cez otvorený poklop
  • Prenikajúce zápach v priebehu vyprázdňovania a čistenia

Informácie o výrobku

  • Odlučovač tuku podľa STN EN 1825
  • K inštalácii do zeme
  • S integrovanou kalovou nádržou
  • Pachotěsný kryt DN600 pre triedu zaťaženia A, B alebo D v závislosti od zvoleného typu šachtového nadstavca

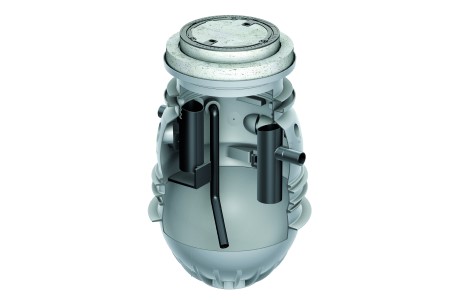

LipuMax-P-D (Stupeň výbavy 1)

Tento stupeň ponúka

  • Prípojku pre priame odsávanie
  • Vyprázdňovanie cez lokálne inštalované odsávacie potrubie
  • Čistenie a napúšťanie čistou vodou cez otvorený poklop
  • Prenikajúce zápach v priebehu čistenia

Informácie o výrobku

  • Odlučovač tuku podľa STN EN 1825
  • K inštalácii do zeme
  • S integrovanou kalovou nádržou
  • Pachotěsný kryt DN600 pre triedu zaťaženia A, B alebo D v závislosti od zvoleného typu šachtového nadstavca
  • Odsávacie prípojka vrátane dvoch tlakových spojok DN 65 pre potrubie s vonkajším priemerom 75 mm
  • Hasičská hadicová spojka Storz-B s viečkom, R 2½ "dostupná ako voliteľné príslušenstvo

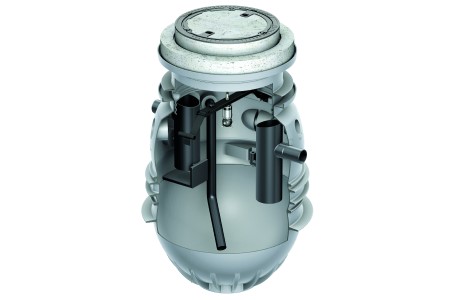

LipuMax-P-DM (Stupeň výbavy 2)

Tento stupeň ponúka

  • Prípojku pre priame odsávanie
  • Vysokotlakové čistenie spúšťané manuálne
  • Vyprázdňovanie cez lokálne inštalované odsávacie potrubie
  • Bezzápachový proces vyprázdňovania, čistenia a napúšťanie

Informácie o výrobku

  • Odlučovač tuku podľa STN EN 1825
  • K inštalácii do zeme
  • S integrovanou kalovou nádržou
  • Pachotěsný kryt DN600 pre triedu zaťaženia A, B alebo D v závislosti od zvoleného typu šachtového nadstavca
  • Odsávacie prípojka vrátane dvoch tlakových spojok DN 65 pre potrubie s vonkajším priemerom 75 mm
  • Hasičská hadicová spojka Storz-B s viečkom, R 2½ "dostupná ako voliteľné príslušenstvo
  • Ručne spúšťané vysokotlakové čerpadlo pre vnútorné čistenie inštalované v miestnosti, mimo nádrž odlučovače
  • 360 ° otočná vysokotlaková hlava v dvoch osiach, z nerezovej ocele, ovládaná vlastným motorom
  • Nominálna tlak: 175 bar
  • Prietok: 13 l / min
  • Rezanie, miešanie, oplach v jednom kroku
  • Plniace jednotka s guľovým ventilom (pripojenie R ¾ ") s ručným ovládaním
  • Elektrická prípojka: 400 V / 50 Hz / 16 A / 3,9 kW

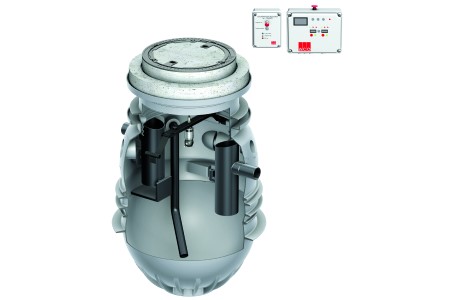

LipuMax-P-DA (Stupeň výbavy 3)

Tento stupeň ponúka

  • Prípojku pre priame odsávanie
  • Vysokotlakové čistenie spúšťané automaticky
  • Vyprázdňovanie cez lokálne inštalované odsávacie potrubie
  • Plne automatický, programom riadený a bezzápachový proces vyprázdňovania, čistenia a napúšťanie
  • Voliteľne diaľkové ovládanie

Informácie o výrobku

  • Odlučovač tuku podľa STN EN 1825
  • K inštalácii do zeme
  • S integrovanou kalovou nádržou
  • Pachotěsný kryt DN600 pre triedu zaťaženia A, B alebo D v závislosti od zvoleného typu šachtového nadstavca
  • Odsávacie prípojka vrátane dvoch tlakových spojok DN 65 pre potrubie s vonkajším priemerom 75 mm
  • Hasičská hadicová spojka Storz-B s viečkom, R 2½ "dostupná ako voliteľné príslušenstvo
  • Automaticky spúšťané vysokotlakové čerpadlo pre vnútorné čistenie inštalované v miestnosti, mimo nádrž odlučovače
  • 360 ° otočná vysokotlaková hlava v dvoch osiach, z nerezovej ocele, ovládaná vlastným motorom
  • Nominálna tlak: 175 bar
  • Prietok: 13 l / min
  • Rezanie, miešanie, oplach v jednom kroku
  • Riadiaca jednotka s hlásením skupinové chyby
  • Plniace jednotka s elektromagnetickým ventilom (pripojenie R ¾ ") pre automatické riadenie
  • Elektrická prípojka: 400 V / 50 Hz / 16 A / 3,9 kW

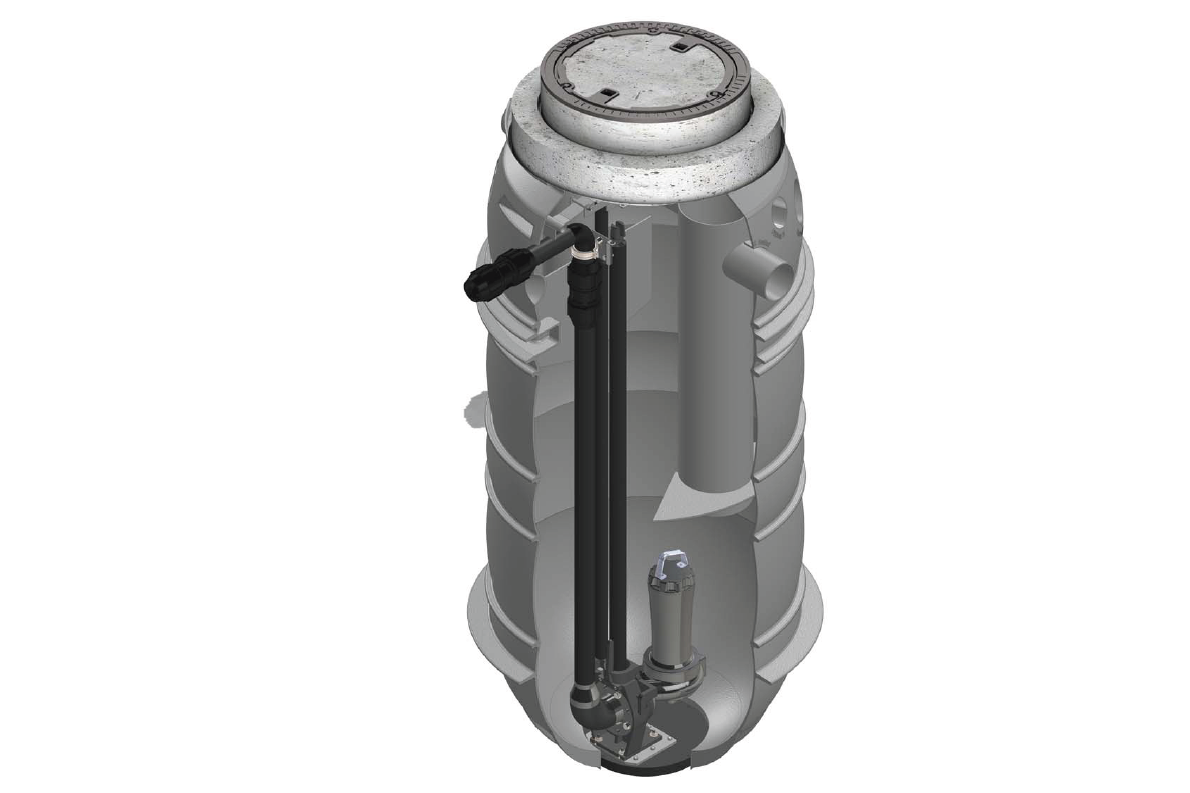

LipuMax-P-DAP (Stupeň výbavy 3 s výtlačným čerpadlom)

Tento stupeň ponúka

  • Prípojku pre priame odsávanie
  • Vysokotlakové čistenie spúšťané automaticky
  • Vyprázdňovanie cez lokálne inštalované odsávacie potrubie, navyše s integrovaným čerpadlom na likvidáciu
  • Plne automatický, programom riadený a bezzápachový proces vyprázdňovania, čistenia a napúšťanie
  • Voliteľne diaľkové ovládanie

Informácie o výrobku

  • Odlučovač tuku podľa STN EN 1825
  • K inštalácii do zeme
  • S integrovanou kalovou nádržou
  • Pachotěsný kryt DN600 pre triedu zaťaženia A, B alebo D v závislosti od zvoleného typu šachtového nadstavca
  • Odsávacie prípojka vrátane dvoch tlakových spojok DN 65 pre potrubie s vonkajším priemerom 75 mm
  • Hasičská hadicová spojka Storz-B s viečkom, R 2½ "dostupná ako voliteľné príslušenstvo
  • Integrované čerpadlo na likvidáciu obsahu
  • Automaticky spúšťané vysokotlakové čerpadlo pre vnútorné čistenie inštalované v miestnosti, mimo nádrž odlučovače
  • 360 ° otočná vysokotlaková hlava v dvoch osiach, z nerezovej ocele, ovládaná vlastným motorom
  • Nominálna tlak: 175 bar
  • Prietok: 13 l / min
  • Rezanie, miešanie, oplach v jednom kroku
  • Riadiaca jednotka s hlásením skupinové chyby
  • Plniace jednotka s elektromagnetickým ventilom (pripojenie R ¾ ") pre automatické riadenie
  • Elektrická prípojka: 400 V / 50 Hz / 16 A / 6,9 kW
Ceny dostupné na vyžádání.
