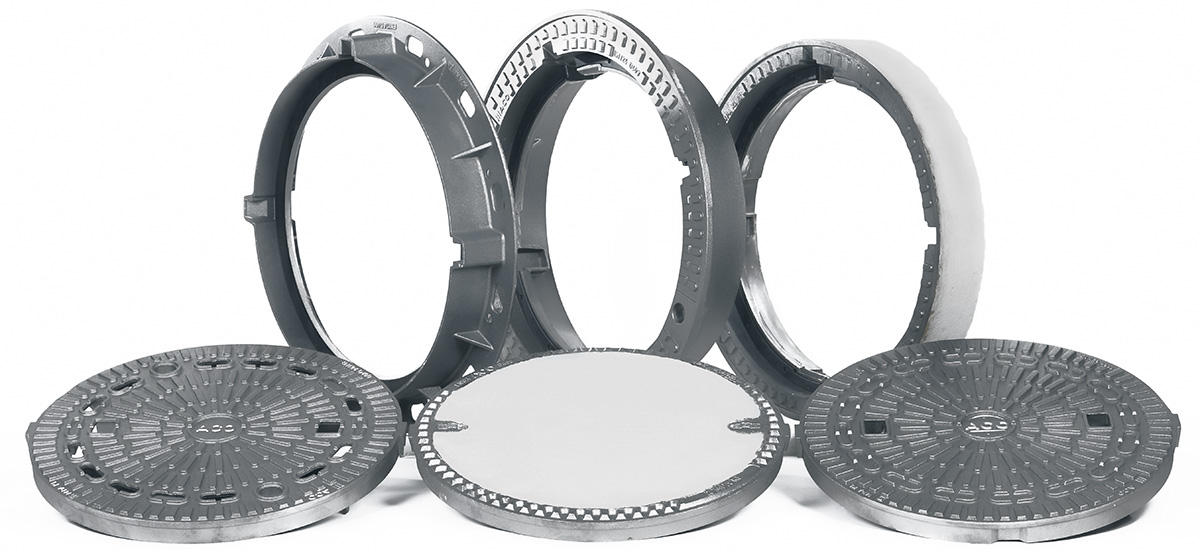

Headerbild-ACO-CityTop-Schachtabdeckungen

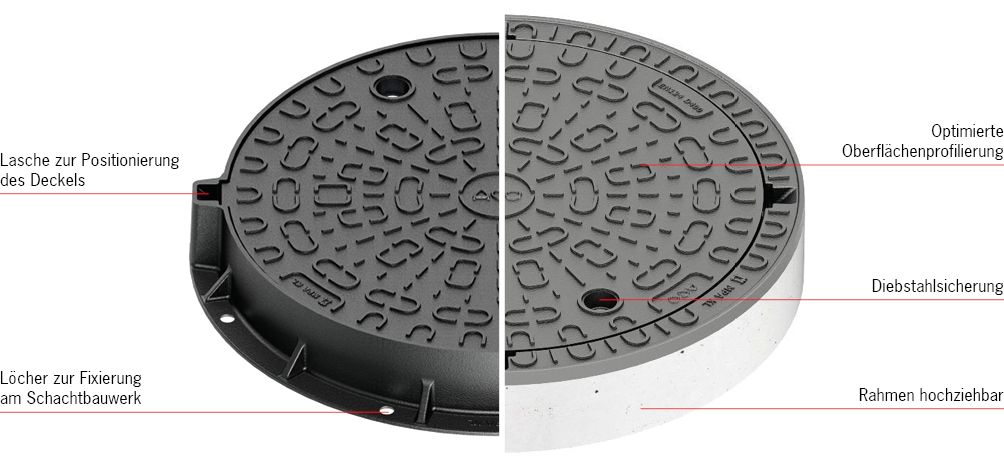

Systemübersicht ACO Schachtabdeckungen Citytop

Rám

Kruhové poklopy určené pre celú škálu aplikácií od použitia pri rodinných domoch (záťaž B125) až po tie najnamáhanejšie aplikácie, ako sú napr. letiská (F900).

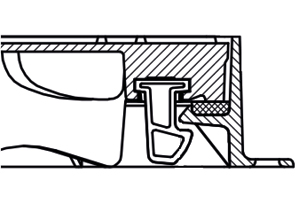

Zabezpečenie veka

Zaistenie veka v ráme je závislosti od materiálu. Poklopy zo šedej liatiny sú zaistené pomocou prvkov z tvárnej liatiny a pomocou špeciálnych zámkov pre požadované dopravné zaťaženie.

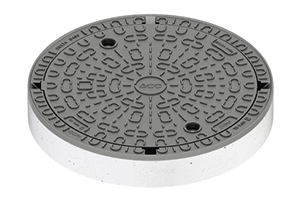

BEGU-Rám

Kombinácia liatiny a betónu je dlhodobo osvedčeným riešením v oblasti štanadardných inštalačných poklopov. Betón použitý pre rám spĺňa najvyššie podmienky na vystavenie vplyvu mrazu a odmrazovacích solí.

Abbildung ACO Sicherung der Deckel bei Schachtabdeckungen

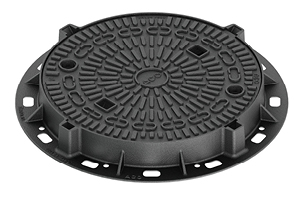

  • S vložkou PEWEPREN v ráme
  • Hmotnosť veka: približne 36 kg
  • Pohodlné a ľahko ovládateľné vďaka bezskrutkovému veku, bezúdržbové zámky z vysoko odolného plastu
  • Kryty šácht podľa ÖNORM EN 124 B 5110-2
  • Veko z liatiny EN-GJS
  • Rám s držiakom na zachytávač nečistôt

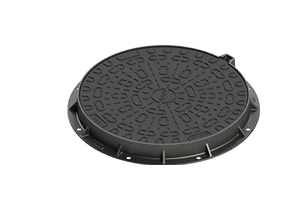

  • Výška rámu 75 mm
  • Hmotnosť veka: približne 19 kg
  • Pohodlné a ľahko ovládateľné vďaka bezsktrutkovému veku, bezúdržbové zámky z vysoko odolného plastu
  • Kryt šácht podľa ÖNORM EN 124 B 5110-2
  • Trieda zaťaženia B 125
  • Veko z liatiny EN-GJS
  • Výška rámu 50 mm bez tlmiacej vložky
  • Výška rámu 75 mm s tlmiacou vložkou
  • Rám bez držiaka zachytávača nečistôt

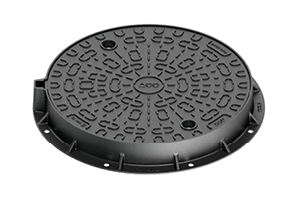

• Bez rámu, alebo vložkou PEWEPREN v ráme
• Hmotnosť veka: približne 19 kg (B 125)
• Hmotnosť veka: cca 36 kg (D 400)
• Pohodlné a ľahko ovládateľné vďaka bezskrutkovému veku, bezúdržbové zámky z vysoko odolného plastu
• Kryty šácht podľa ÖNORM EN 124 B 5110-2
• Veko z liatiny EN-GJS

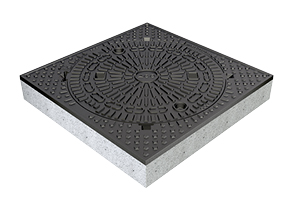

• BEGU rám
• Svetlá šírka 605 mm

  • Bezrámový, alebo s vložkou PEWEPREN v ráme
  • Hmotnosť veka: cca 39 kg
  • Bezpečná manipulácia a jednoduché ovládanie vďaka veku s bezskrutkovými a bezúdržbovými zámkami z vysoko odolného plastu
  • Kryty podľa ÖNORM EN 124 B 5110-2
  • So 4 vybratiami pre uchytenie zámku
  • Odvetraný poklop: prierez vtoku 250 cm2
  • Veko z liatiny EN-GJS
  • Rám BEGU sa dá vytiahnuť nahor

Výber správneho krytu šácht závisí na triede zaťaženia, materiáli (liatina alebo betón), ako aj na príslušnej oblasti použitia!

Radi Vám pomôžeme vybrať správny poklop pre váš projekt!
