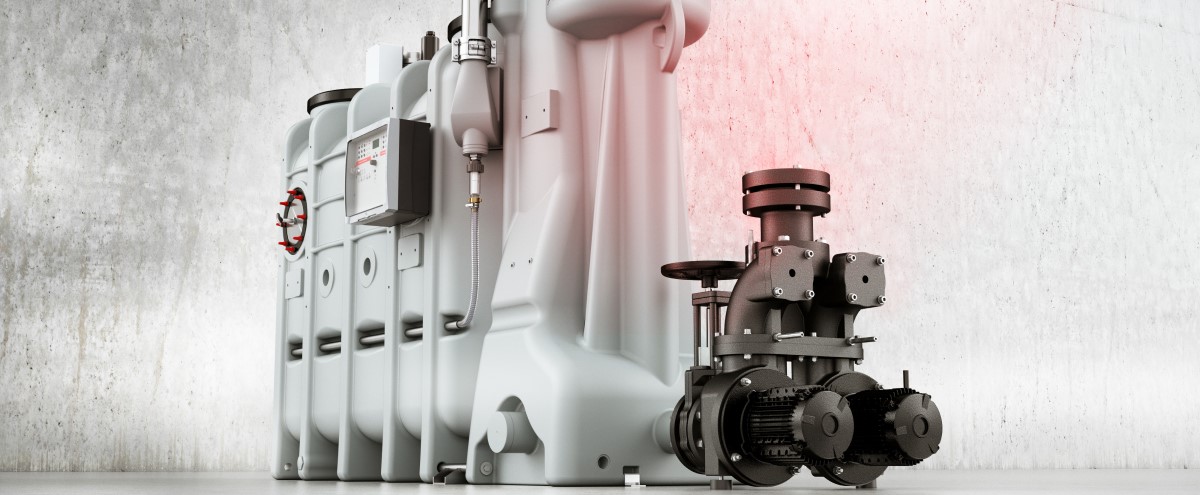

Odlucovac-tuku-ACO LipuSmart-P

Odlučovače tukov ACO LipuSmart prinášajú nové inovatívne riešenia 4 v 1, ktoré integruje funkciu odlučovače tuku, nádoby na odber vzoriek a čerpacieho zariadenia na predčistenú vodu do jedného zariadenia s centrálnou riadiacou jednotkou.

Vďaka tejto kombinácii sa výrazne redukuje čas potrebný k starostlivému plánovaniu a umiestnenie zariadení. Centrálna riadiaca jednotka združuje samostatné ovládanie odlučovače tuku a čerpacieho zariadenia. Hladká prevádzka je zaistená pomocou vlastnej prehľadné grafiky, rozmiestnenie ovládacích prvkov, logovacie funkcie a signalizačného zariadenia s GSM modulom s pripojením do centrálneho MaR systému budovy.

Odlučovače tuku vrátane čerpacieho zariadenia ACO LipuSmart-P

[Translate to Slovak:] ACO LipuSmart-P

Výhody produktu

  • Nové inovatívne riešenie 4 v 1
  • Niekoľko stupňov komfortnej výbavy
  • Jednoduchá inštalácia
  • Optimalizované rozmery podľa šírok dverí
  • Minimalizácia nákladov na vyprázdnenie vďaka optimalizovaným nominálnym veľkostiam
  • Materiál: Polyetylén (PE-HD)

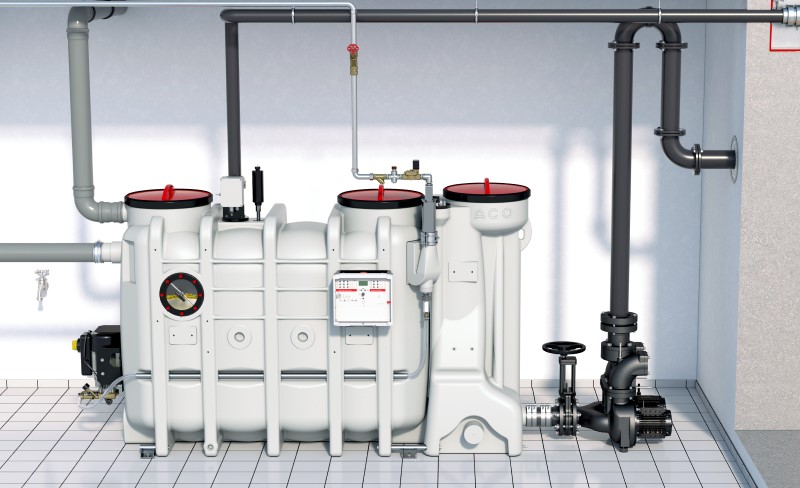

[Translate to Slovak:] Odlučovače tuku včetně čerpacího zařízení vzorová instalace

Prednosti riešenia

  • Žiadne prepojovacie potrubie medzi odlučovačom tuku, nádobou pre odber vzoriek a čerpacím zariadením; je vyžadovaná iba jedna ventilačná prípojka. To šetrí čas montáže a nároky na priestor.
  • Flexibilného pripojenia čerpacieho agregátu prináša možnosť inštalácie aj v stiesnených priestoroch, úpravu možno vykonať v mieste priamo počas inštalácie.
  • Jednoduchá inštalácia "plug and play" Vďaka kompletne pripravenému a zmontovanému celku stačí zariadenie zriadiť na podlahu, pripojiť potrubia a zapojiť do pripravenej elektrickej zástrčky. Žiadne dodatočné montážne a elektrikárske práce nie sú potrebné.
  • Digitalizácia Rozhranie Bluetooth je súčasťou riadiacej jednotky, modul s rozhraním GSM je dostupný voliteľne. Nastavenie systému a parametrov možno vykonať pomocou aplikácie. Všetky nastavenia je možné uložiť na SD kartu.

Ďalšia generácia odlučovače tuku

Je "Smart"

  • pretože je integrovaná ochrana proti spätnému vzdutiu
  • pretože stačí jedna ventilačná prípojka
  • pretože všetky komponenty zariadenia môžu byť ľahko integrované do systému MaR budovy vďaka centrálnej riadiacej jednotke

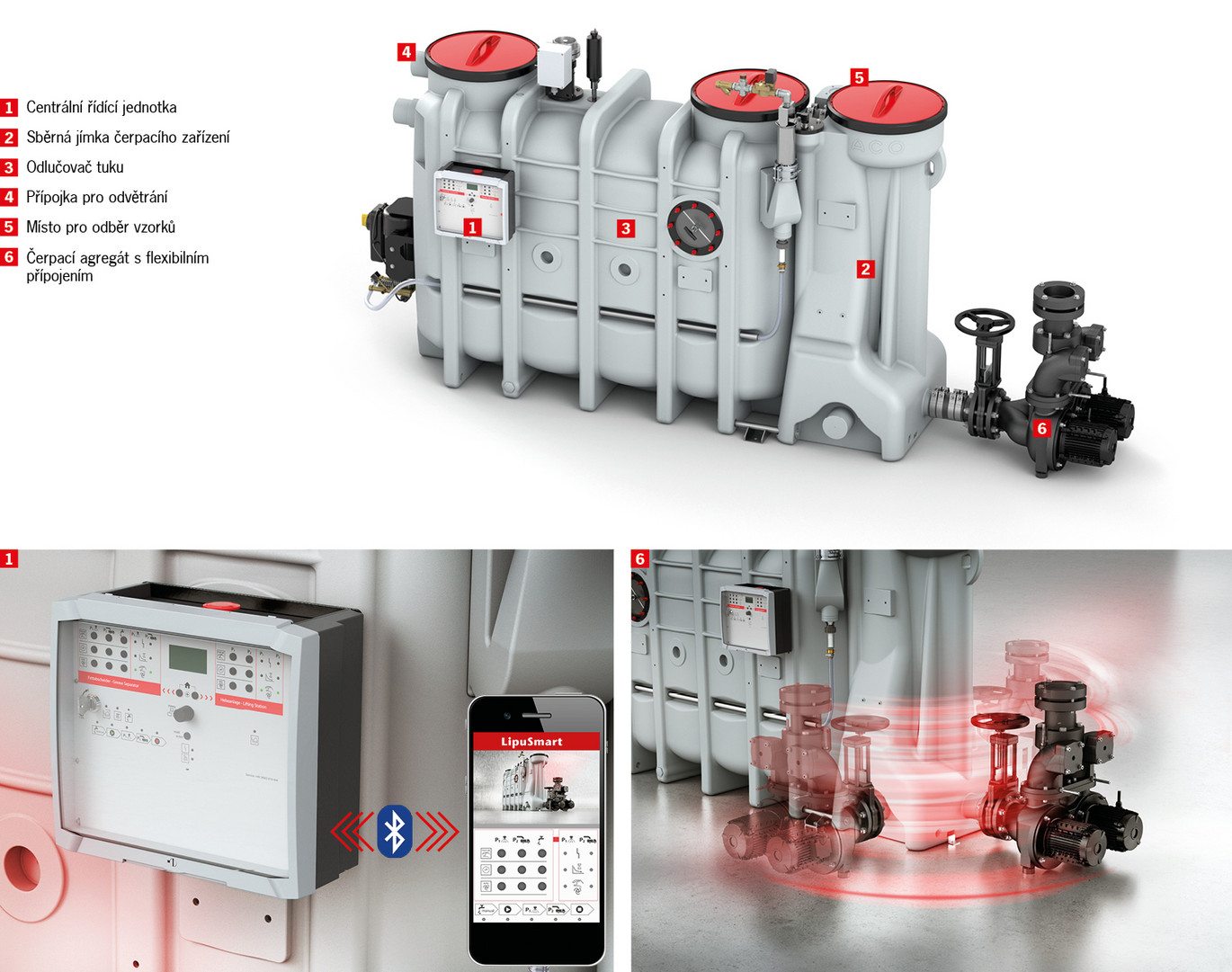

Odlucovac-tuku-ACO LipuSmart-P Systemovy-prehled2

Dostupné stupne výbavy odlučovačov tuku pre komfortnú prevádzku

Odlučovače tuku musí byť v daných intervaloch vyprázdňované a čistené. Systém niekoľkých stupňov komfortnej výbavy umožňuje zníženie zápachu spojeným práve s vyprázdňovaním a čistením nádrže odlučovača. Čím je vyšší stupeň výbavy, tým je pohodlnejší proces vývozu. V nasledujúcej tabuľke a videu nižšie nájdete špecifikáciu jednotlivých stupňov výbavy.

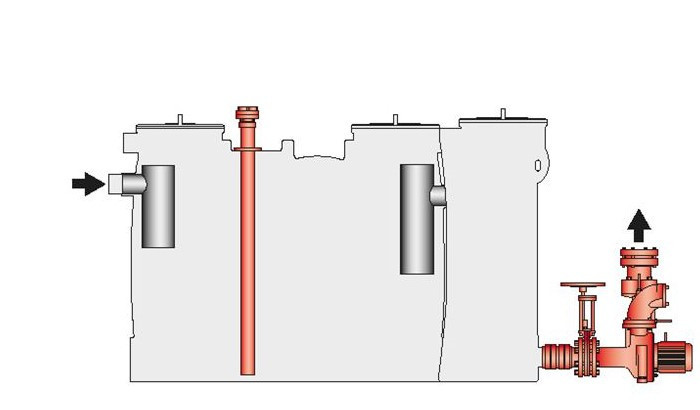

Odlucovac-tuku-ACO LipuSmart-stupen-1
Stupeň výbavy 1

  • Prípojka pre priame odsávanie

Likvidácia prebieha priamym odsávaním cez odsávacie potrubie, čistenie a plnenie vodou potom otvoreným poklopom. Je možné nainštalovať na mieste sacie vedenie DN 65 a príslušnú spojku.

Odlučovače tuku s priamym odsávaním sú ideálnym riešenie pre inštalácie v budovách, kde zápach pri čistení odlučovača nepredstavuje väčší problém a je tu kladený dôraz na obstarávacie náklady.

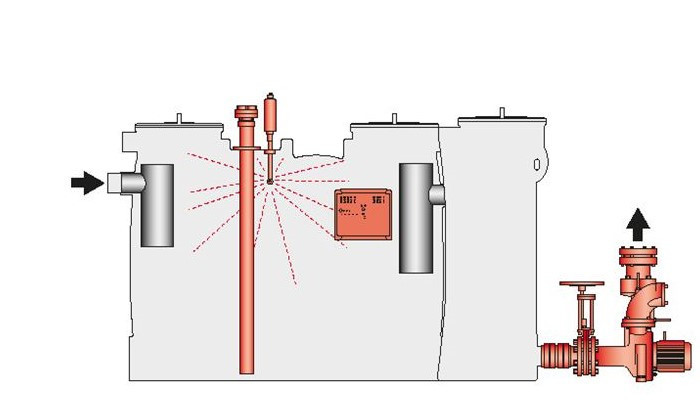

Odlucovac-tuku-ACO LipuSmart-stupen-3
Stupeň výbavy 3
  • Prípojka pre priame odsávanie
  • Čistiace vysokotlakové zariadenie (automatické spúšťanie)
  • Plniace jednotka s elektromagnetickým ventilom
  • riadiaca jednotka

Likvidácia prebieha priamym odsávaním cez odsávacie potrubie, čistenie a plnenie vodou potom inštalovanou technológiou Je možné nainštalovať na mieste sacie vedenie DN 65 a príslušnú spojku. Integrovaná vysokotlaková čistiaca jednotka je riadená automaticky a táto jednotka musí byť pripojená k prívodu studenej vody.

Vzhľadom k inštalovanej technológii je zaistená plne automatizovaná likvidácia za použitia riadiacej jednotky (možno doplniť o diaľkové ovládanie) cez priame odsávanie a vysokotlakové čistenie, preto nie je nutné pre tieto účely otvárať poklop. Po likvidácii a čístení bude odlučovač doplnený automaticky cez plniace zariadenie čistou vodou.

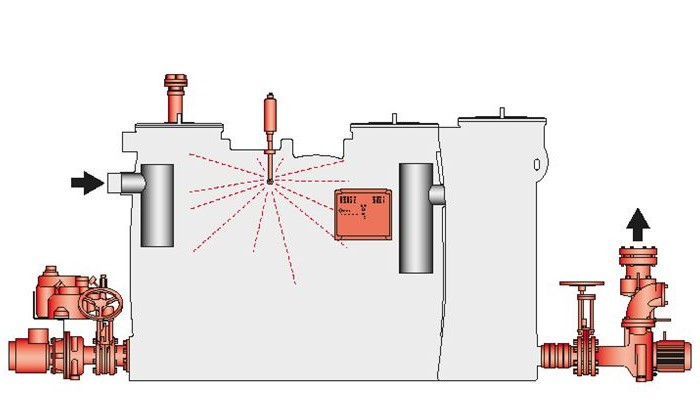

Odlucovac-tuku-ACO LipuSmart-stupen-3P
Stupeň výbavy 3 s výtlačným čerpadlom pre likvidáciu
  • Prípojka pre priame odsávanie
  • Čistiace vysokotlakové zariadenie (automatické spúšťanie)
  • Plniace jednotka s elektromagnetickým ventilom
  • riadiaca jednotka
  • Čerpadlo pre odsávanie obsahu

Likvidácia prebieha priamym odsávaním cez odsávacie potrubie, čistenie a plnenie vodou potom inštalovanou technológiou. Je možné nainštalovať na mieste sacie vedenie DN 65 a príslušnú spojku. Integrovaná vysokotlaková čistiaca jednotka je riadená automaticky a táto jednotka musí byť pripojená k prívodu studenej vody.

Vzhľadom k inštalovanej technológii je zaistená plne automatizovaná likvidácia za použitia riadiacej jednotky (možno doplniť o diaľkové ovládanie) cez čerpadlo pre odsávanie a vysokotlakové čistenie, preto nie je nutné pre tieto účely otvárať poklop. Po likvidácii a čístení bude odlučovač doplnený automaticky cez plniace zariadenie čistou vodou.

Pomocné čerpadlo pre čerpanie obsahu odlučovače do miesta pripojenia sacieho vozidla je vhodné v prípade, keď celková geodetická výška čerpania presahuje 5,5 m a v prípadoch kedy je dlhé tlakové vedenie.

Proces vývozu v závislosti na zvolenom stupni komfortnej výbavy

Proces vývozu v závislosti na zvolenom stupni komfortnej výbavy

Čím je vyšší stupeň výbavy, tým je nižšie riziko infekcie, znečistenie, zápachu a doba potrebná na vyprázdnenie a čistenie odlučovače tuku.

Rotačně odlievané nádrže
Nominální velikost NS 2 - 10

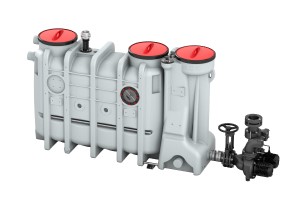

[Translate to Slovak:] ACO LipuSmart-P-OD

Tento stupeň ponúka

  • Prípojku pre priame odsávanie
  • Vyprázdňovanie cez lokálne inštalované odsávacie potrubie
  • Čistenie a napúšťanie čistou vodou cez revízne otvory
  • Prenikajúce zápach v priebehu čistenia

Informácie o výrobku

  • Odlučovač tuku podľa STN EN 1825
  • Čerpacie zariadenie podľa ČSN EN 12050
  • K inštalácii v budovách do priestorov chránených pred mrazom
  • S integrovanou kalovou nádržou
  • Odsávacia prípojka vrátane hasičskej hadicovej spony Storz-B s viečkom, R 2½ "
  • Pachotesné zakrytie revíznych otvorov
  • Bez priezoru a plniacej jednotky (voliteľne možné doplniť)
  • Elektrická prípojka: 400 V / 50 Hz / 32 A
  • Príkon pre nominálnu veľkosť NS 2 - 4: 1,5 kW
  • Príkon pre nominálnu veľkosť NS 5,5 - 10: 4,0 kW

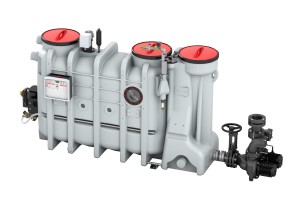

[Translate to Slovak:] ACO LipuSmart-P-OA

Tento stupeň ponúka

  • Prípojku pre priame odsávanie
  • Vysokotlakové čistenie spúšťané automaticky
  • Vyprázdňovanie cez lokálne inštalované odsávacie potrubie
  • Plne automatický, programom riadený a bezzápachový proces vyprázdňovania, čistenia a napúšťanie
  • Voliteľne diaľkové ovládanie

Informácie o výrobku

  • Odlučovač tuku podľa STN EN 1825
  • Čerpacie zariadenie podľa ČSN EN 12050
  • K inštalácii v budovách do priestorov chránených pred mrazom
  • S integrovanou kalovou nádržou
  • Obslužná strana: pravá alebo ľavá
  • Odsávacia prípojka vrátane hasičskej hadicovej spony Storz-B s viečkom, R 2½ "
  • Priezor vrátane stierače
  • Automaticky spúšťané vysokotlakového čerpadla pre vnútorné čistenie
  • 360 ° otočná vysokotlaková hlava v dvoch osiach, z nerezovej ocele, ovládaná vlastným motorom
  • Nominálna tlak: 175 bar
  • Prietok: 13 l / min
  • Rezanie, miešanie, oplach v jednom kroku
  • Riadiaca jednotka s hlásením skupinovej chyby
  • Pachotěsné zakrytie revíznych otvorov
  • Plniaca jednotka s elektromagnetickým ventilom (pripojenie R ¾ ") pre automatické riadenie
  • Elektrická prípojka: 400 V / 50 Hz / 32 A
  • Príkon pre nominálnu veľkosť NS 2 - 4: 5,2 kW
  • Príkon pre nominálnu veľkosť NS 5,5 - 10: 7,7 kW

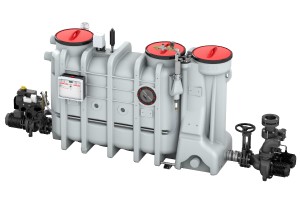

[Translate to Slovak:] ACO LipuSmart-P-OAP

Tento stupeň ponúka

  • Prípojku pre priame odsávanie
  • Vysokotlakové čistenie spúšťané automaticky
  • Odsávacie čerpadlo pre bezpečné vyprázdnenie pri dlhých tlakových vedeniach (pri celkovej výške čerpaní nad 6 m je použitie čerpadla nevyhnutné)
  • Vyprázdňovanie cez lokálne inštalované odsávacie potrubie
  • Plne automatický, programom riadený a bezzápachový proces vyprázdňovania, čistenia a napúšťania
  • Voliteľne diaľkové ovládanie

Informácie o výrobku

  • Odlučovač tuku podľa STN EN 1825
  • Čerpacie zariadenie podľa ČSN EN 12050
  • K inštalácii v budovách do priestorov chránených pred mrazom
  • S integrovanou kalovou nádržou
  • Obslužná strana: pravá alebo ľavá
  • Odsávacia prípojka vrátane hasičskej hadicovej spojky Storz-B s viečkom, R 2½ "
  • Priezor vrátane stierače
  • Automaticky spúšťané vysokotlakové čerpadlo pre vnútorné čistenie
  • 360 ° otočná vysokotlaková hlava v dvoch osiach, z nerezovej ocele, ovládaná vlastným motorom
  • Nominálna tlak: 175 bar
  • Prietok: 13 l / min
  • Rezanie, miešanie, oplach v jednom kroku
  • Riadiaca jednotka s hlásením skupinovej chyby
  • Čerpadlo pre likvidáciu s vírivým obežným kolesom
  • Výkon čerpadla: 3,0 kW / 2850 ot / min
  • Čerpané množstvo: 20 m³ / h pri strednej výške čerpania a tlaku 1 bar
  • Uzatvárací posúvač pred čerpadlom pre likvidáciu
  • Pachotesné zakrytie revíznych otvorov
  • Plniaca jednotka s elektromagnetickým ventilom (pripojenie R ¾ ") pre automatické riadenie
  • Elektrická prípojka: 400 V / 50 Hz / 32 A
  • Príkon pre nominálnu veľkosť NS 2 - 4: 8,2 kW
  • Príkon pre nominálnu veľkosť NS 5,5 - 10: 10,7 kW

Vhodná veľkosť odlučovače tukov závisí od rôznych faktorov, ako sú napr. Inštalovaná kuchynská zariadenia, počet vyrobených porcií za deň, doba prevádzky kuchyne a typ kuchynskej prevádzky.

Odlučovače tuku ACO LipuSmart-P sú štandardne k dispozícii od menovitej veľkosti 2 do 10.

Radi vám pomôžeme pri návrhu vhodnej menovitej veľkosti podľa STN EN 1825-2 a výberu vhodného stupňa výbavy odlučovače tuku.
