Sprchový žľab ACO ShowerDrain M + disponuje odtokovú vpustí s možnosťou otáčania o 360 °. V závislosti na inštalačnej situácii máte na výber medzi štyrmi odtokovými telesami z plastu. To Vám dáva veľkú flexibilitu, inštalácia tak bude jednoduchá od samého začiatku. ACO ShowerDrain M + je možné prispôsobiť inštalačnej výške už 54 mm. Je pamätané tiež na spôsob čistenia: odtokové potrubie je voľne prístupné, v žľabe nie sú žiadne prekážajúce konštrukčné prvky. Široká ponuka inovatívnych dizajnov nerezových roštov dodá Vášmu sprchovaciemu kútu punc luxusu.

ACO ShowerDrain M +, rovnako ako E + prináša nové štandardy v utesňovanie vlhkých priestorov a zároveň spĺňa ich najvyššie požiadavky. Drenážne otvory v rámčeku podporujú rýchle vysychanie izolačnej vrstvy. S továrensky pripojeným izolačným pásom máte istotu bezpečného napojenia izolačnej vrstvy.

Sprchové žľaby ACO ShowerDrain M+


Výhody produktu

  • Minimálna stavebná výška: 54 mm, po hornú hranu príruby pre vpust s bočným odtokom
  • Odtoková vpusť otočná o 360 °
  • Voliteľne zaslepitelné drenážne otvory
  • Továrensky pripojený izolačný pás na telo žľabu (plní požiadavky W3-I podľa DIN 18534)
  • Spĺňa požiadavky všetkých stupňov protihlukovej ochrany (I-III v súlade s VDI 4100)
  • Elektrolyticky leštené pre zníženie zachytávania nečistôt
  • Flexibilné pre každú stavebnú situáciu

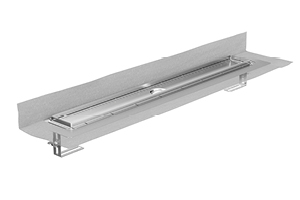

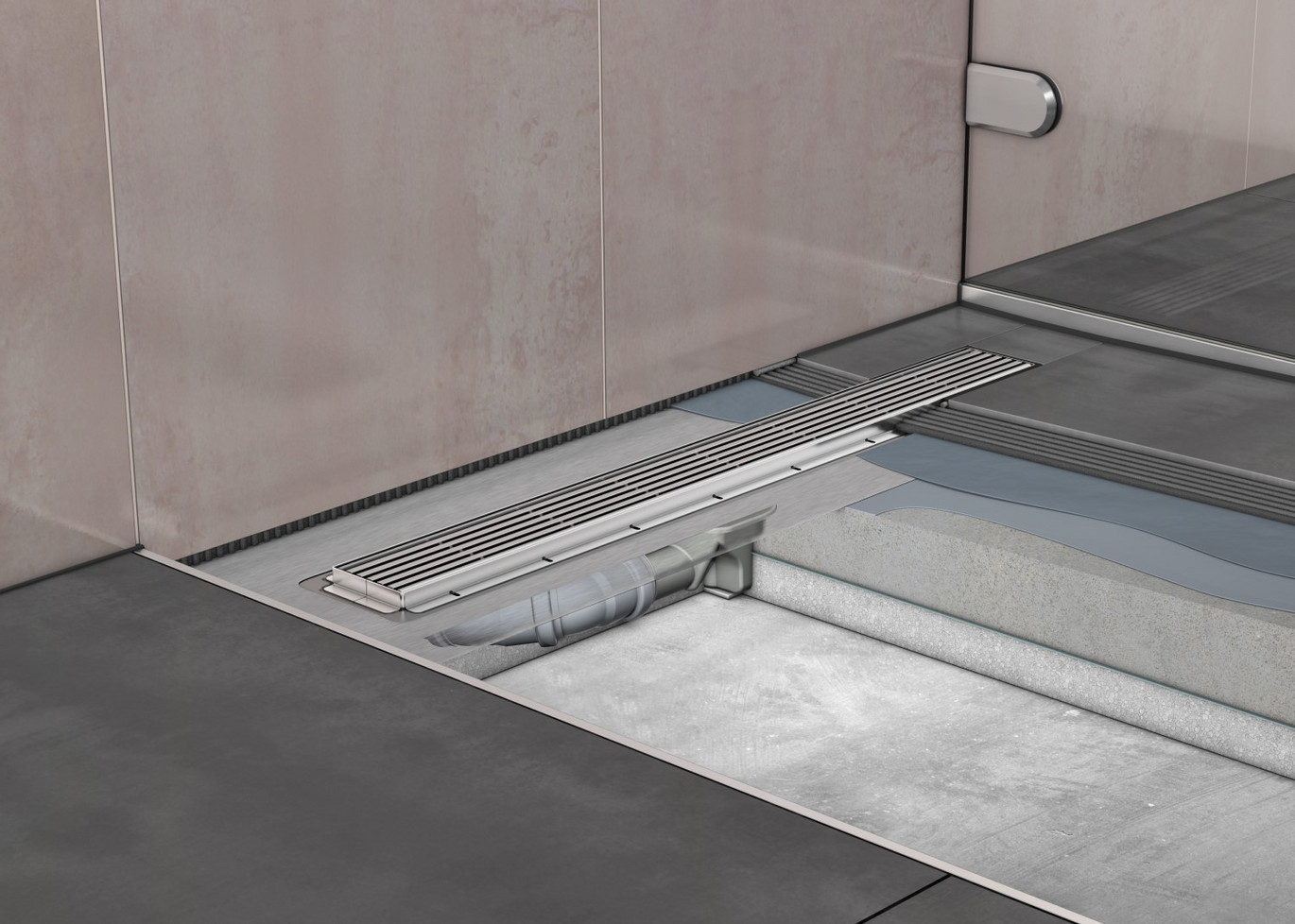

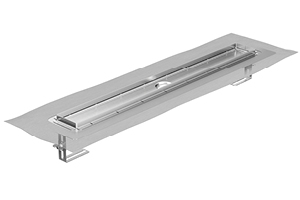

Izolačný pás a drenážne otvory

O spoľahlivé utesnenie sa stará továrni pripojený izolačný pás. Výsledkom je žľab spĺňajúci požiadavky najvyššej triedy odolnosti proti pôsobeniu vody W3-I podľa nového štandardu pre utesnenie vnútorných priestorov (DIN 18534-3). Vďaka pružnosti materiálu manžety je zaistená vysoká úroveň bezpečnosti prechodu medzi
sprchovým žľabom a betónovým poterom. Integrovaná voliteľná sekundárny drenáž umožňuje rýchle vysychanie pomocou drenážnych otvorov, a to aj pri použití obkladov z prírodného kameňa. Ak je potrebné, možno drenážne otvory počas utesňovania uzavrieť.

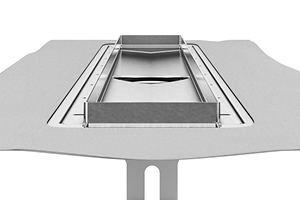

Elektrolyticky leštený povrch, minimalizácia usadenín

Prednosti výrobku, ako je jednoduchá inštalácia, sú doplnil hodnotnú a nadčasovou estetikou elektrolytického leštenia. Integrovaný rámček uľahčuje pokládku dlažby okolo žľabu a vytvára ochranný lem proti poškodeniu povrchu dlažby. Oblé tvary a hladký povrch zaisťujú harmonický vzhľad a ľahké čistenie. Naviac je povrch obzvlášť odolný voči čistiacim prostriedkom. Pachový uzáver je možné úplne vybrať a získať tak voľný prístup do odpadového potrubia pre potreby jeho čistenie.

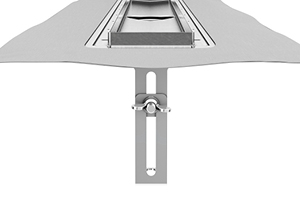

Jednoduché výškové nastavenie

Žľab možno ľahko nastaviť do požadovanej úrovne pomocou dvoch nastaviteľných nôh.

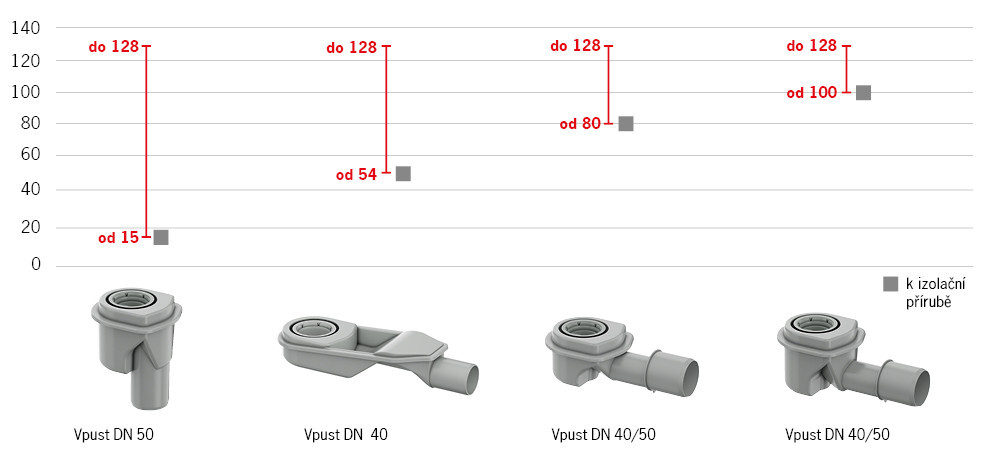

Inštalačné výšky k izolačnému golieri

Produktové vlastnosti

  • Žľab: Nerezová oceľ, materiál 1.4301 (AISI 304)
  • Vpust: Plast, PP
  • Trieda zaťaženia: Spĺňa požiadavky K3 podľa EN 1253
  • Vnútorná šírka žľabu: 80 mm
  • prietoky:
  • 0.5 l / s pri vodnej hladine 20 mm (podľa EN 1253)
  • Prípojka výtoku: Vhodné pre všetky hrdlové potrubné systémy
  • Veľkosť výtoku: DN 40 / DN 50
  • Pachový uzáver: Jednodielny s vyberateľnou prepadovou trubičkou
  • Prevedenie príruby: Trvalú súčasťou žľabu, továrni pripojený izolačný pás s presahom 70 mm
  • Typy prírub: Podlahová, variantne stenová príruba zadnej
  • Povrchová úprava: Elektrolyticky leštený žľab
  • Montáž: Modulárny systém skladajúci sa zo žľabu, skrutkované odtokové vpusty a dizajnového roštu
  • Obsah balenia žľabu: Výškovo nastaviteľné nohy, kotviaci materiál, protihluková sada
  • Výšková nastaviteľnosť: Max. do 74 mm, v závislosti na zvolenej odtokové vpusty
  • Varianty roštov: Sklenené, z nerezovej ocele, pre dlažbu
  • Doplnkové výrobky: ACO ShowerStep a sitko na vlasy

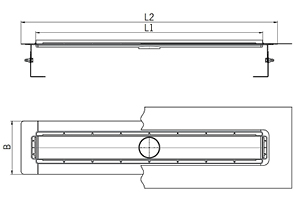

ShowerDrain M+ sprchový žlab bez stěnové příruby

L1
(mm)
L2
(mm)
B
(mm)
700804187
800904187
9001004187
10001104187
12001304187

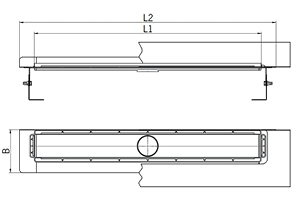

ShowerDrain M + sprchový žľab sa stenovou prírubou

L1
(mm)
L2
(mm)
B
(mm)
700804151
800904151
9001004151
10001104151
12001304151

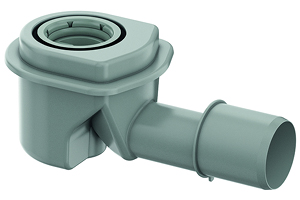

ShowerDrain M+ odtokové vpusti

Popis

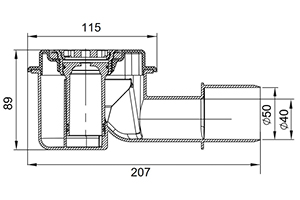

  • Odpadové prípojka: DN 40/50
  • Vodné uzávera: 50 mm
  • Inštalačná výška: 100 - 128 mm
  • Vyústenie odtoku: bočné

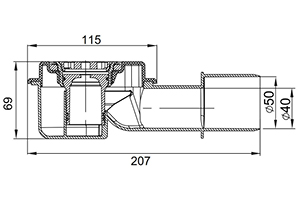

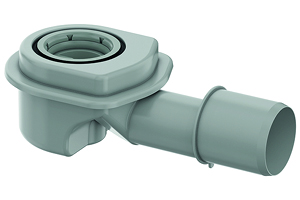

Popis
  • Odpadové prípojka: DN 40/50
  • Vodné uzávera: 30 mm
  • Inštalačná výška: 80 - 128 mm
  • Vyústenie odtoku: bočné

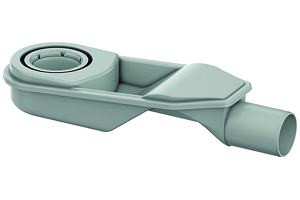

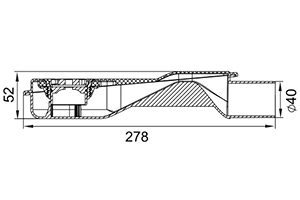

Popis
  • Odpadové prípojka: DN 40
  • Vodné uzávera: 25 mm
  • Inštalačná výška: 54 - 128 mm
  • Vyústenie odtoku: bočné

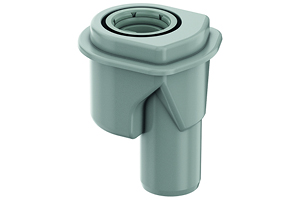

Popis
  • Odpadová prípojka: DN 50
  • Vodné uzávera: 50 mm
  • Inštalačná výška: 15 - 128 mm
  • Vyústenie odtoku: zvislé

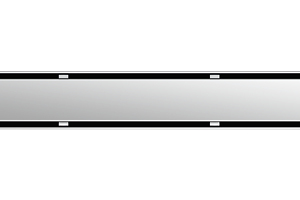

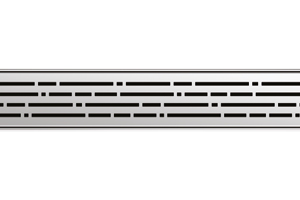

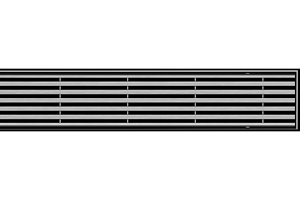

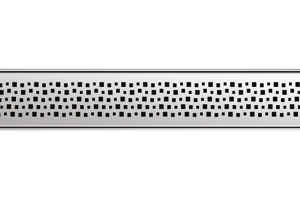

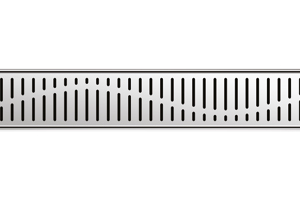

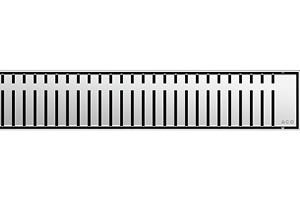

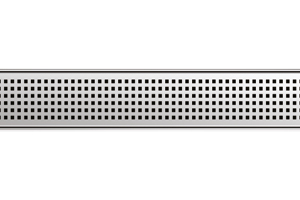

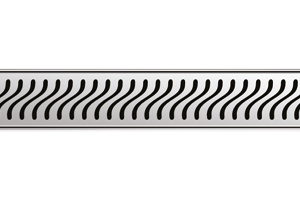

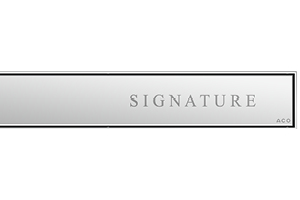

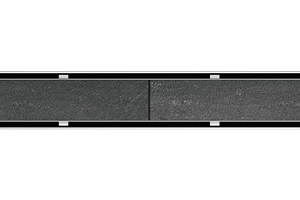

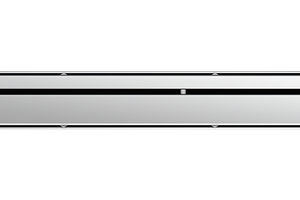

Nerezové rošty

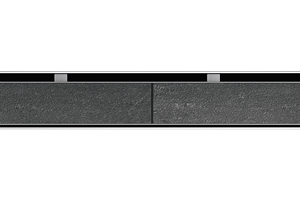

Rošty pre dláždenie

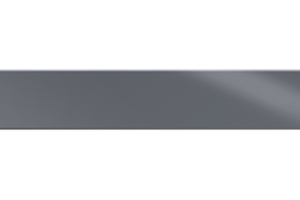

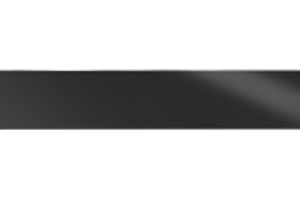

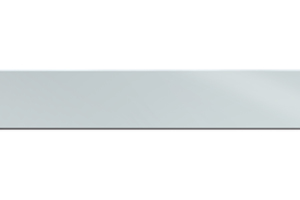

Sklenené rošty
